Módulo de relé de 8 vías de 5V con aislamiento de optoacoplador compatible con placa de expansión de disparador de alto y bajo nivel

1. El módulo adopta un relé, interfaz normalmente abierta de carga grande: CA 250 V/10 A, CC 30 V/10 A.
2. Utiliza aislamiento de optoacoplador de chip, gran capacidad de conducción, rendimiento estable;corriente de disparo 5mA
3. Voltaje de funcionamiento del módulo 5V, 12V, 24V para elegir
4. El módulo se puede configurar a través del puente de nivel alto o disparador de nivel bajo.
5. Diseño tolerante a fallas, incluso si la línea de control está rota, el relé no se activará
6. Indicador de encendido (verde), indicador de estado del relé (rojo)
7. Humanización del diseño de la interfaz, todas las interfaces se pueden conectar directamente a través de los cables del terminal, muy conveniente
8. Tamaño: aproximadamente 5 x 2,6 x 1,85 cm, con 4 orificios para pernos de fijación, orificios de aproximadamente 3,1 mm, espacio de aproximadamente 44,5 x 20,5 mm
-Interfaces del módulo:
1. DC+: conectar al positivo de la fuente de alimentación (voltaje según los requisitos del relé, opciones de 5V, 12V y 24V)
2. DC-: conectar al negativo de alimentación
3. IN: puede ser de nivel alto o bajo para controlar el cierre del relé

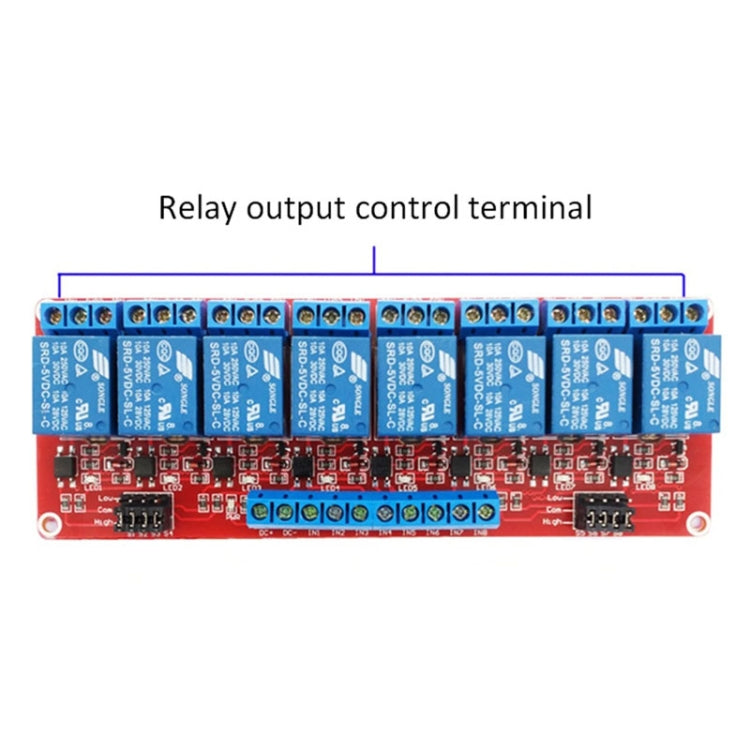

-Salida de relé:
1. NO: interfaz de relé normalmente abierta, vacante antes de que se active el relé y en cortocircuito a COM después de que se active el relé
2. COM: interfaz común de relé
3. NC: interfaz de relé normalmente cerrada, en cortocircuito a COM antes de que se active el relé y se deja abierta después de que se active el relé.
-Terminal de selección de disparador por flanco alto y bajo:
1. Disparador de nivel bajo cuando el puente está en cortocircuito a bajo
2. Disparador de nivel alto cuando el puente está en cortocircuito a alto
